光纤准直透镜

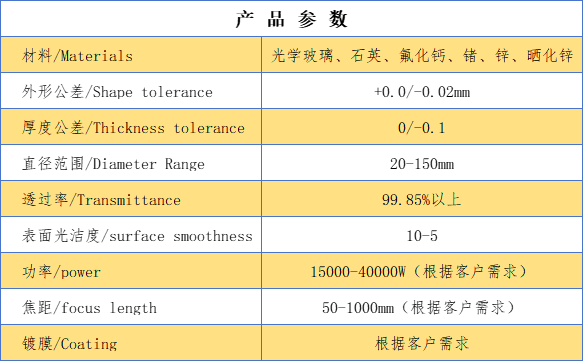

产品介绍:透过率高、超低吸收、可承受万瓦级功率、扛损失阈值高，激光光学系统中的光纤聚焦镜，基材为熔融石英材料，双面镀增透膜:准直镜一般应用与对发散的激光进行发散角压缩，使其达到平行光传输的应用。准直效果好，小于1/10入波长。

基本结构与组成

外观形状：常见的光纤准直透镜有多种形状，比如平凸透镜、双凸透镜、渐变折射率透镜（GRIN 透镜）等。平凸透镜一侧为平面，一侧为凸面，结构较为简洁直观；双凸透镜则两面都是凸面，能从两个方向对光线起到汇聚作用；渐变折射率透镜内部的折射率呈梯度变化，可在相对较短的轴向距离内实现光线的准直功能。

尺寸规格：其尺寸大小各异，直径通常在毫米到厘米量级，会根据具体的光纤型号、应用场景等来确定合适的规格。同时，透镜边缘一般会进行精细的加工处理，以方便安装固定在相应的光纤耦合装置或光学系统的特定位置上。

光学原理

光线准直功能：从光纤输出端射出的光通常是具有一定发散角度的光束，光纤准直透镜依据光的折射原理，通过自身特定的曲率、折射率等光学参数设计，能够将这些发散的光线进行调整，使其变为平行光束输出，实现光线的准直效果。这样一来，准直后的光线就更便于在光学系统中进行长距离传输、准确地耦合到其他光学元件上或者按照预期的方向进行传播来满足各种不同的应用需求。

光束调整与匹配：它还可以对光纤输出光束的光斑大小、发散角等特性进行调整，使其与后续光学系统中其他元件（如另一个光纤端口、光探测器、光学滤波器等）所要求的光束规格相匹配，保障整个光学链路中光信号的顺畅传输以及各光学元件之间的有效协同工作。

应用领域

光纤通信：在光纤通信网络搭建中，可将从光纤中出来的光信号准直，以便准确地将光信号传输到下一段光纤、光放大器、光分插复用器等通信设备中，减少光信号传输过程中的损耗和失真，提高通信系统的传输效率和可靠性。

光纤激光：对于光纤激光器输出的激光束，准直透镜能把原本发散的激光束变为平行光束，使其可以更好地进行远距离传输或者耦合到其他光学元件（如聚焦透镜、光束整形器等）上，便于后续开展激光加工（如切割、焊接、打孔等）、激光测量等相关操作，提升激光应用的精准性和有效性。光纤传感：在光纤传感器里，利用光纤准直透镜可以把光纤传输的探测光准直后准确地投射到被探测目标上，增强探测光与外界环境的相互作用，提高传感器对温度、压力、应变等物理量的探测灵敏度和测量精度，更好地实现对环境参数的监测功能。
