五角棱镜

产品介绍:五角棱镜是光束定角度(90°)转向器之一。它有两个用途:其一是，不管第一面上的入射角是多少，出射光把入射光转向一定角度(90°);其二是，它和直角棱镜不同，所成的象既无旋转也无镜面反射。此棱镜被用于照相机的取景器，五角棱镜最适用于图像观察系统或测量仪器。

定义与基本形状

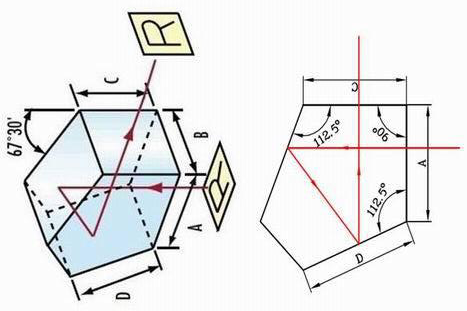

五角棱镜是一种具有五个面的光学棱镜。它有两个五边形的底面和五个矩形的侧面，形状较为规整。其五个面的角度设计使得它能够对光路进行特定角度的改变。

光学特性

光路改变角度固定：五角棱镜最主要的光学特性是它能够将入射光线精确地改变 90° 角。当光线垂直于一个侧面入射时，经过棱镜内部的折射和反射，会以垂直于另一个侧面的方向射出，且不管棱镜如何旋转，出射光线与入射光线始终保持 90° 的夹角。这是因为其内部的反射和折射面的角度经过精心设计，能够保证光路的这种固定角度的改变。例如，在一些光学实验装置中，需要稳定的 90° 光路转向，五角棱镜就能很好地实现这一功能。

像旋转特性：五角棱镜在改变光路的同时还会产生像的旋转。当一个物体通过五角棱镜成像时，所成的像会绕着光轴旋转一定的角度。这个特性在某些需要对图像进行特定角度旋转的光学系统中有重要应用。
